distance
entre les sources et largeur de la zone d'interférences_________________________________i
_____ |

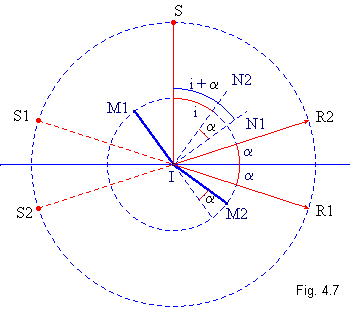

Sur la figure ci-contre nous avons:
-
a angle des miroirs
-
IN1 normale au miroir M1
-
IN2 normale au miroir M2
-
SI rayon incident en I
-
IR1 rayon réfléchi sur M1
-
IR2 rayon réfléchi sur M2
-
i = angle (S,I,N2)
-
i + a = angle (S,I,N1)
-
2 a = angle (R2,I,R1)
L'angle a est en réalité de
l'ordre de quelques dizaines de minutes. Nous aurons donc:
S1S2 = 2a = 2 a d
(4.18)
De même sur l'écran, la largeur de la zone d'interférences
sera:
T1T2 = 2 a L
(4.19)
___________________________________ii
|
|
